凸轮离合器B200系列B203、B204、B205、B206、B207、B208、B209、B210、B211、B212、B213、B214

发布时间：2025-10-22

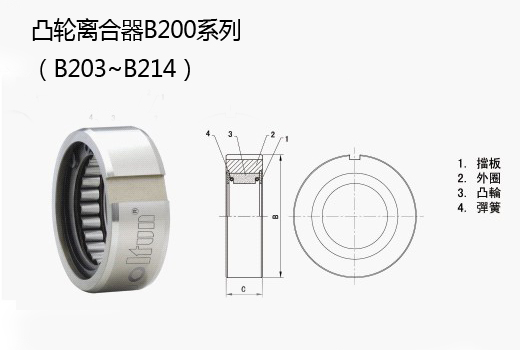

凸轮离合器B200系列(B203~B214)

尺寸及性能

型号

扭矩能力(N.m)

大转动速度(r/min)

预配合轴径(mm)

外圈外径B  h7(mm)

长度C

(mm)

键槽

(mm)

内圈

外圈

B203

39.2

2400

500

16.510

40

25

4.0×2.5

B204

58.8

2400

500

18.796

47

25

5.0×3.0

B205

98

1800

400

23.622

52

25

5.0×3.0

B206

235

1800

350

32.766

62

28

7.0×4.0

B207

372

1800

300

42.088

72

28

7.0×4.0

B208

549

1800

200

46.761

80

32

10.0×4.5

B209

549

1200

200

46.761

85

32

10.0×4.5

B210

784

1200

200

56.109

90

32

10.0×4.5

B211

784

1200

200

56.109

100

32

10.0×4.5

B212

1230

1200

180

70.029

110

42

10.0×4.5

B213

1230

1200

180

70.029

120

42

10.0×4.5

B214

1390

1000

180

79.356

125

42

12.0×4.5


安装和使用
1.       200系列凸轮离合器为轴部固定型,所以与离合器联结的轴的硬度必须大于HRC56-60,而且研靡后厚度大于1.5mm,研靡精度应达到1.5级.每50 mm长的轴其锥度应不超过0.01mm.
2.       在安装时,避免使用锤子直接敲打凸轮离合器. 凸轮离合器必须按回转方向指示的要求安装在轴上。在安装凸轮离合器时,离合器两端应使用轴承固定,从而保证轴与凸轮离合器外圈的同轴度,以吸收可能施加在外圈径向上的载荷.支架孔和轴的同心度应在0.05m以内.键的外型应遵照JIS B1301-1959的要求.
3.       建议使用润滑油.
4.       与凸轮离合器相装配的支架一侧的孔公差符合以下所示范围:
B203 B204 --+0至+0.025
B205 B206 B207 B208 B209 --+0至+0.030
B210 B211 B212 B213 --+0至+0.035
B214 --+0至+0.025
有关润滑
1.      建议使用润滑油润滑
