滚针平直式保持架组件BF3020、BF5015、BF5023、BF7028、BF7035、BF12022、BF12040
发布时间：2025-05-04
|
|
CZT-滚针平直式保持架组件BF系列是钢制保持架单列直线运动轴承。它是由冲压模锻成型的钢带构成。其保持架兜孔是冲制而成，滚针由保持架兜孔平行引导和保持。只有NF-平直式保持架组件BF3020例外，它由实体钢带制成。滚针的直径公差为2μm。
NF-滚针和平直式保持架组件有八个不同尺寸和任何长度。如果需要，其大长度可达
CZT-滚针和平直式保持架组件BF系列可以改变形状，构成所需要的向心或推力滚针和保持架组件。
另外，也可供应BFW系列BFW系列弯角平直式的保持架组件。
所需保持架长度Lk(mm)应加在代号后面。
订购实例：
平直式保持架组件BF 3020，长度
|

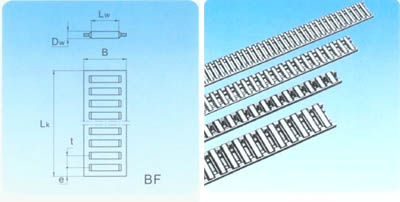

尺寸表*尺寸单位：mm计 | ||||||||||||
|
代号 |
重量* Kg |
尺寸 |
基本额定负荷 注1 （10个滚子） |
安装尺寸 | ||||||||
|
B |
Lk |
t |
e |
Dw |
Lw |
动Dyn.Cr |
静Stat.Cor |
E |
E1 min |
H -0.2 | ||
|
BF 3020 |
0.342 |
20 |
保持架大长度2000 |
6 |
4.5 |
3 |
15.8 |
39500 |
102000 |
20.4 |
16 |
2.7 |
|
BF 5015 |
0.375 |
15 |
8 |
5.5 |
5 |
11.8 |
60000 |
123000 |
15.4 |
12 |
4.6 | |
|
BF 5023 |
0.530 |
23 |
8 |
5.5 |
5 |
19.8 |
91000 |
211000 |
23.4 |
20 |
4.6 | |
|
BF 5032 |
0.722 |
32 |
8 |
5.5 |
5 |
27.8 |
119000 |
300000 |
32.5 |
28 |
4.6 | |
|
BF 7028 |
0.875 |
28 |
11 |
7.5 |
7 |
24 |
165000 |
365000 |
28.4 |
24 |
6.5 | |
|
BF 7035 |
1.080 |
35 |
11 |
7.5 |
7 |
30 |
197000 |
455000 |
35.6 |
30 |
6.5 | |
|
BF 12022 |
1.220 |
22 |
16 |
10 |
12 |
18 |
260000 |
460000 |
22.4 |
18 |
11 | |
|
BF 12040 |
1.970 |
40 |
16 |
10 |
12 |
36 |
455000 |
930000 |
40.5 |
36 |
11 | |
1)对保持架实际长度为LK(mm)的基本额定负荷为：
Cw=C·(Z/10)7/9，Cow=Cow=Co·Z/10,With Z=(Lk-2·e/t)+1
*平直式保持架组件每
