悬挂式座UCFB201、UCFB202、UCFB203、UCFB204、UCFB205、UCFB206、UCFB207、UCFB208、UCFB209、UCFB210

发布时间：2025-12-13

说明：
1、系菱形座的一种变形。将三个安装螺栓孔集中于座的一侧，适用于安装面处于垂直状态的部位，可以代替立式座使用。
2、下表中所列UCWFB201-UCWFB203与部标《JB5303》中的UCFB201-UCFB203是一致的。

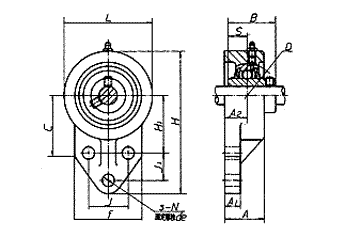

带座轴承代号外形尺寸 (mm) 带座轴承重量(Kg) 配用轴承代号配用轴承座代号

新代号旧代号 D B S L J J1 H H1 C f A A1 A2 N de 新代号旧代号新代号旧代号

UCWFB201 FB90501 40 27.4 11.5 62 32 27 110 42 52 52 25.5 13 15 10 M8 0.7 UCW201 90501 FB203 FB503

UCWFB202 FB90502 40 27.4 11.5 62 32 27 110 42 52 52 25.5 13 15 10 M8 0.7 UCW202 90502 FB203 FB503

UCWFB203 FB90503 40 27.4 11.5 62 32 27 110 42 52 52 25.5 13 15 10 M8 0.7 UCW203 90503 FB203 FB503

UCFB204 FB90504 47 31.0 12.7 62 32 27 110 42 52 52 25.5 13 15 10 M8 0.7 UC204 90504 FB204 FB504

UCFB205 FB90505 52 34.1 14.3 68 34 27 116 45 52 56 27 13 16 10 M8 0.8 UC205 90505 FB205 FB505

UCFB206 FB90506 62 38.1 15.9 78 40 29 130 50 55 65 31 13 18 10 M8 1.0 UC206 90506 FB206 FB506

UCFB207 FB90507 72 42.9 17.5 90 46 32 144 55 62 70 34 15 19 10 M8 1.3 UC207 90507 FB207 FB507

UCFB208 FB90507 80 49.2 19.0 100 50 41 164 60 72 78 36 16 21 12 M10 1.4 UC208 90508 FB208 FB508

UCFB209 FB90508 85 49.2 19.0 106 54 43 174 65 76 80 38 18 22 12 M10 2.2 UC209 90509 FB209 FB509

UCFB210 FB90510 90 51.6 19.0 112 58 46 184 68 82 86 40 18 22 12 M10 2.5 UC210 90510 FB210 FB510

注: 根据部标《JB5303》，该型座配以UEL200型轴承或UK200+H2300型轴承，可装配成为带可调菱
形座偏心套外球面球轴承或可调菱形座紧定套外球面球轴承，本厂均生产供货。
