d - 44.45 mm

A - 39 mm

A₁ - 14 mm

A₃ - H14 - 3.2 mm

A₅ - 23 mm

B - 49.2 mm

D_a - H11 - 119.1 mm

D_b1 - 102 mm

D_b2 - 112 mm

J - 105 mm

L - 137 mm

H - 16 mm

s₁ - 30.2 mm

T - 54.2 mm

J₆ - 123 mm

J₇ - 33.5 mm

N₄ - 4 mm

D_N - 6.5 mm

SW_N - 7 mm

G_N - 1/4-28 SAE-LT

R_G - 1/4-28 UNF

R₁ - 24.5 mm

Basic dynamic load rating - C - 33.2 kN

Basic static load rating - C₀ - 21.6 kN

Fatigue load limit - P_u - 0.915 kN

Limiting speed - 4300 r/min

Mass bearing unit - 1.9 kg

Thread - G₂ - 5/16-24 UNF

Hexagonal key size for grub screw - H - 3.969 mm

Recommended tightening torque for grub screw - 6.5 N·m

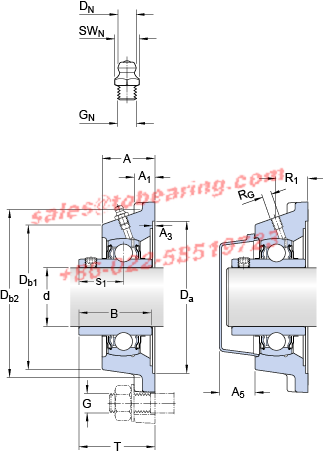

• SKF FY1.3/4TF轴承单元图纸和参数

• 发布时间：2021-07-07
• 产品型号: FY1.3/4TF
• 新型号:FY 1.3/4 TF
• 内径：44,45mm 外径：39mm 厚度：14mm
• 主要类别：轴承单元
• 应用行业:硫化机类,激光器件,有机原料,发电机类,钢材行业,静电无尘控制,显微镜等,除颤起搏,橡胶制品机械设备,减速机类,家电
• 近似型号:FYH UCIP317 NKE FLCTEY40 SNR USEHE205 SKF FYNT 50 F SNR UKFCE218H FYH UCT201 SKF FYT 45 TF/VA228 INA RME70 KOYO UCT211-34 NACHI UCC322
