SME15SB滑块、SME15LSB滑块、SME20SB滑块、SME20LSB滑块、SME25SB滑块、SME25LSB滑块、SME25SV滑块、SME25LSV滑块、SME30SB滑块、SME30LSB滑块、SME35SB滑块、SME35LSB滑块、SME45SB滑块、SME45LSB滑块 — 搜轴承黑板报
搜轴承 -- 黑板报 -- SME15SB滑块、SME15LSB滑块、SME20SB滑块、SME20LSB滑块、SM...

SME15SB滑块、SME15LSB滑块、SME20SB滑块、SME20LSB滑块、SME25SB滑块、SME25LSB滑块、SME25SV滑块、SME25LSV滑块、SME30SB滑块、SME30LSB滑块、SME35SB滑块、SME35LSB滑块、SME45SB滑块、SME45LSB滑块

发布时间：2026-08-13

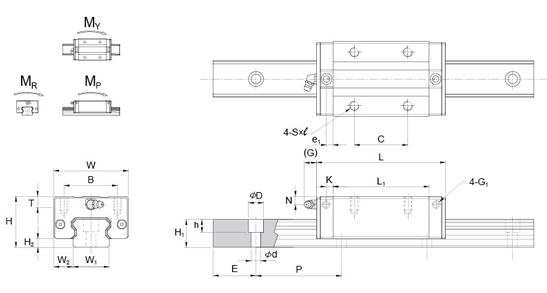

型号 外形尺寸 滑块尺寸
高度 宽度 长度 W2 H2 B C S × l L1 T N G K e1 G1
H W L
SME15SB 24 34 64.4 9.5 3.5 26 26 M4 x 5 48 6 5 5.5 2.7 - M4
SME15LSB 79.4 34 63
SME20SB 28 42 78.5 11 4.7 32 32 M5 x 5.5 58.3 6 6 12 3.7 - M4
SME20LSB 97.5 45 77.3
SME25SB 33 48 92 12.5 5.8 35 35 M6 x 7 71 8 7 12 4 - M4
SME25LSB 109 50 88
SME25SV 36 48 92 12.5 5.8 35 35 M6 x 9 71 8 10 12 4 - M4
SME25LSV 109 50 88
SME30SB 42 60 107.6 16 7.5 40 40 M8 x 10 80 8 8 12 6.5 5.4 M6
SME30LSB 132.6 60 105
SME35SB 48 70 120.6 18 8 50 50 M8 x 11 90 11 8 12 6.5 6 M6
SME35LSB 150.6 72 120
SME45SB 60 86 140 20.5 10 60 60 M10 x 16 106 16 10 13.5 8.5 6.1 M6
SME45LSB 174.5 80 140.5
型号 导轨尺寸 基本额定负荷 容许静力矩 重量 油嘴规格
宽度 高度 节距 E D × h × d 动负荷C 静负荷Co Mp MY MR 滑块 导轨
W1 H1 P std. kN kN kN-m kN-m kN-m kg kg/m
单* 双* 单* 双*
SME15SB 15 13 60 20 7.5 x 5.8 x 4.5 12.5 20.2 0.14 0.69 0.14 0.69 0.16 0.19 1.4 G-M4
SME15LSB 15.4 27.5 0.25 1.15 0.25 1.15 0.21 0.22
SME20SB 20 15.5 60 20 9.5 x 8.5 x 6 20.4 32.1 0.27 1.34 0.27 1.34 0.33 0.26 2.3 G-M6
SME20LSB 25.3 43.6 0.49 2.24 0.49 2.24 0.44 0.35
SME25SB 23 18 60 20 11 x 9 x 7 28.3 44.3 0.45 2.14 0.45 2.14 0.52 0.31 3.2 G-M6
SME25LSB 33 56.1 0.71 3.2 0.71 3.2 0.66 0.49
SME25SV 23 18 60 20 11 x 9 x 7 28.3 44.3 0.45 2.14 0.45 2.14 0.52 0.44 3.2 G-M6
SME25LSV 33 56.1 0.71 3.2 0.71 3.2 66 0.62
SME30SB 28 23 80 20 14 x 12 x 9 39.4 59.5 0.68 3.37 0.68 3.37 0.83 0.85 4.5 G-M6
SME30LSB 47 76.5 1.11 5.32 1.11 5.32 1.07 1.1
SME35SB 34 26 80 20 14 x 12 x 9 54.7 81 1.07 5.25 1.07 5.25 1.41 1.22 6.2 G-M6
SME35LSB 67.6 109.9 1.92 8.75 1.92 8.75 1.91 1.61
SME45SB 45 32 105 22.5 20 x 17 x 14 72.7 105.8 1.61 7.82 1.61 7.82 2.41 2.86 10.5 G-PT 1/8
SME45LSB 90 143.6 2.88 13.08 2.88 13.08 3.27 3.57
