GTA13直线导套、GTA16直线导套、GTA20直线导套、GTA25直线导套、GTA30直线导套、GTA35直线导套、GTA38直线导套、GTA40直线导套、GTA50直线导套、GTA60直线导套、GTA80直线导套、GTAt12直线导套、GTAt16直线导套、GTAt20直线导套、GTAt25直线导套、GTAt30直线导套、GTAt40直线导套、GTAt50直线导套、GTAt60直线导套、GTAt80直线导套

发布时间：2019-10-17

通 用 系 列
规格型号
外形尺寸（单位：mm）
额定动载荷C(N)
额定静载荷C0(N)
D(js6)
d1
d2
D(h5)
L≤
L1
A
A1 (-0.2)
A2
J
J1
K
C
W
W1
B
B1
G
G1
h
H
H1
H2
H3
M1×l
GTA13
13
5
5.8
23
500
100
32
20.5
11
80
15
10
27
54
53
36
36
50
22
36
56
11
9
33
M5×8
260
480
GTA16
16
5
5.8
28
650
100
37
23.5
13
80
15
10
28
56
54
42
36
50
24
39
63
10
10
40
M5×14
420
720
GTA20
20
6
7
32
800
125
42
27.5
16
100
20
12.5
30
60
58
45
40
56
24
41
67
11
12
43
M6×14
550
920
GTA25
25
6
7
40
1000
125
59
37.5
24
100
20
12.5
35.5
71
68
56
40
56
24
41
71
11
14
52
M6×14
870
1560
GTA30
30
6
7
45
1500
150
64
41
26
120
25
15
40
80
77
63
45
60
26
51
85
11
16
58
M8×16
1270
2150
GTA35
35
8
9
52
1800
150
70
45.5
28
120
25
15
45
90
87
71
53
71
34
58
96
14
18
66
M8×16
1670
3040
GTA38
38
8
9
57
2000
150
76
54.5
38
120
25
15
50
100
96
80
53
71
34
58
100
14
20
73
M8×16
2050
3520
GTA40
40
8
9
60
2000
150
80
56.5
38
120
25
15
50
100
96
80
53
71
34
58
100
14
20
74
M8×18
2050
3520
GTA50
50
8
11
80
2500
200
100
69
50
160
30
20
62.5
125
121
100
67
90
42
72
125
17
25
95
M12×25
4010
6950
GTA60
60
8
11
90
3000
200
110
79
56
160
30
20
70
140
135
110
67
90
48
85
145
17
28
108
M12×25
4800
8030
GTA80
80
8
13.5
120
3500
250
140
99.5
75
200
40
25
90
180
175
150
85
110
60
110
190
20
35
143
M12×25
8820
14210
注：(1)4-d2孔配用内六角螺钉紧固；
　　(2)S尺寸由客户自定，请于订货时注明；
　　(3)开放型导套轴支承座有特殊要求者可特殊订货；
　　(4)额定动载荷和额定静载荷应为正压力。
特 殊 系 列
规格型号
外形尺寸（单位：mm）
额定动载荷C(N)
额定静载荷C0(N)
d(js6)
D(h6)
A
A1 (-0.2)
A2
GTAt12
12
22
32
20.4
11
250
480
GTAt16
16
26
36
22.4
12
280
550
GTAt20
20
32
45
28.5
16
550
970
GTAt25
25
40
58
40.5
26
870
1560
GTAt30
30
47
68
48.5
32
1270
2150
GTAt40
40
62
80
56.5
40
2050
3520
GTAt50
50
75
100
72.5
53
4010
6950
GTAt60
60
90
125
95.5
71
5190
8910
GTAt80
80
120
165
125.5
100
8820
14120
注：(1)本系列外型尺寸除所列尺寸外，其它尺寸系列与通用系列对应规格所列尺寸相同。
　　(2) GTAt12的其余尺寸对应于GTA13。

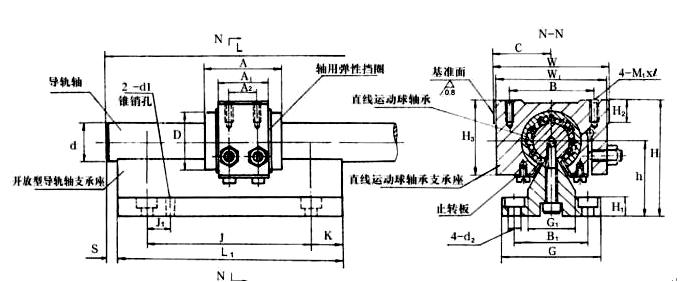

GTA型/GTAt型滚动直线导套副 圆柱型滚动直线导套副由直线运动球轴承、导轨轴、直线运动球轴承支承座及导轨轴支承座等部件组成，按结构形式分为封闭式、开放式二类，封闭型分为可调隙和不可调隙两种，开放型均可调隙。
GTA（通用系列）和GTAt（特殊系列）开放型滚动直线导套副，必要时可配用两个以上导轨轴支承座，消除导轨轴自重下垂对直线运动球轴承支承座总高度（H）和移动平行度的影响，有利于获得较好的运动精度，特别适用于大行程规格的采用。
GTB 封闭型（通用系列），GTBt封闭型（特殊系列）和GTB-t调隙型（通用系列），GTBt-t调隙型（特殊系列）滚动直线导套副，不能配用两个以上导轨轴支承座，所以导轨轴自重下垂将对直线运动球轴承支承座总高度（H）和移动平行度带来影响，一般仅适用于短行程或运动精度要求不大高的场合采用。
特点
摩擦系数很小，只有 0.001~0.004 ，功率消耗低，省电节能。微量移动灵活、准确、低速时无蠕动爬行。具有结构自调整能力，可降低相配件加工精度。润滑简便，维修、更换快速方便。移动速度快，精度高，行程长。导轨轴采用优质合金钢制造，经中频感应淬硬 HRC58-63 ，耐用，性能稳定，有良好的精度保持性。
