FEP-E-S20X40RX3.5-1X4滚珠丝杠、FEP-E-S20X40RX3.5-1X4滚珠丝杠、R2522-100-11螺母、R2522-100-11螺母、R252210011螺母、FEP-E-S25X25RX3.5-1.2X4滚珠丝杠、FEP-E-S25X25RX3.5-1.2X4滚珠丝杠

发布时间：2025-06-20

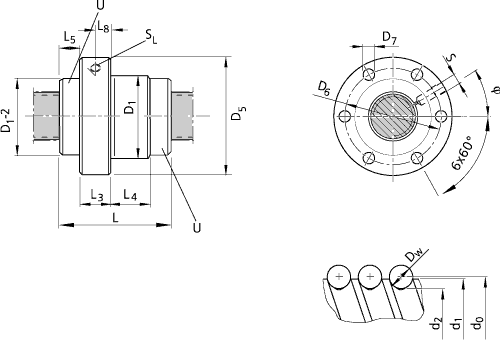

滚珠丝杠螺母额定载荷速度尺寸(mm)

动载静载

d0*P*Dw C C0 Vmax d1 d2 D1 D5 D6 D7 L L3 L4 L5 L8 S ø

(N) (N) [m/min] g6 ±0.3 (°)

20X40RX3.5-1X4 2522-100-11 8000 14900 150 19 16.4 42 68 55 6.6 57 12 23 11 6 M6 30

25X25RX3.5-1.2X4 2522-200-01 19700 39400 120 24 21.4 48 73 60 6.6 52 12 14 13 7.1 M6 30

32X32RX3.969X1.2X4 2522-300-01 26300 57600 120 31 28.4 56 80 68 6.6 73 15 21 16 7.7 M6 30

带密封、带轴向间隙，减小的轴向间隙，、预紧2%额定动载荷、用于滚压精密丝杠SN-R、(4-头螺纹)公差等级T5，T7，T9

d0=公称直径、P=螺距(R=右，L=左) 、Dw=滚珠直径、i=a×b 、"a" 每头螺纹中的承载的滚珠螺旋圈数、“b" 丝杠上的承载的螺纹头数

上一篇：R2522-200-01螺母、R2522-200-01螺母、R252220001螺母、FEP-E-S32X32RX3.969X1.2X4滚珠丝杠、FEP-E-S32X32RX3.969X1.2X4滚珠丝杠、R2522-300-01螺母、R2522-300-01螺母、R252230001螺母 —— 下一篇：FEM-E-S100X20RX12.7-6滚珠丝杠、R1502-8-7002螺母、R1502-870-02螺母、R150287002螺母、FEM-E-S125X10RX6.5-6丝杠、FEM-E-S125X10RX6.5-6滚珠丝杠、R1502-9-4002螺母、R1502-940-02螺母、R150294002螺母、FEM-E-S125X20RX12.7-6丝杠、FEM-E-S125X20RX12.7-6滚珠丝杠、R1502-9-7002螺母、R1502-970-02螺母、R150297002螺母

返回搜轴承首页

滚珠丝杠	螺母	额定载荷		速度	尺寸(mm)
		额定载荷
		动载	静载
d0PDw		C	C0	Vmax	d1	d2	D1	D5	D6	D7	L	L3	L4	L5	L8	S	ø
d0PDw		(N)	(N)	[m/min]	d1	d2	g6	D5	D6	D7	±0.3	L3	L4	L5	L8	S	(°)
20X40RX3.5-1X4	2522-100-11	8000	14900	150	19	16.4	42	68	55	6.6	57	12	23	11	6	M6	30
25X25RX3.5-1.2X4	2522-200-01	19700	39400	120	24	21.4	48	73	60	6.6	52	12	14	13	7.1	M6	30
32X32RX3.969X1.2X4	2522-300-01	26300	57600	120	31	28.4	56	80	68	6.6	73	15	21	16	7.7	M6	30
带密封、带轴向间隙，减小的轴向间隙，、预紧2%额定动载荷、用于滚压精密丝杠SN-R、(4-头螺纹)公差等级T5，T7，T9
d0=公称直径、P=螺距(R=右，L=左) 、Dw=滚珠直径、i=a×b 、"a" 每头螺纹中的承载的滚珠螺旋圈数、“b" 丝杠上的承载的螺纹头数
