MSA15E、MSA20E、MSA25E、MSA30E、MSA35E、MSA45E、MSA60E滑块轴承

发布时间：2025-06-20

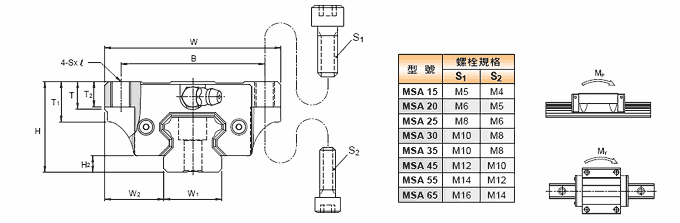

型號	外型尺寸					滑塊尺寸
型號	高度 H	寬度 W	長度Ｌ	W2	H2	B	C		L1	T	T1	T2	N	G	K	d1	油嘴規格
MSA 15 E	24	47	56.3	16	4.2	38	30	M5 x 7	39.3	7	11	7	4.3	7	3.2	3.3	G-M4
MSA 20 E MSA 20 LE	30	63	72.9 88.8	21.5	5	53	40	M6 x 10	51.3 67.2	7	10	10	5	12	5.8	3.3	G-M6
MSA 25 E MSA 25 LE	36	70	81.6 100.6	23.5	6.5	57	45	M8 X 10	59 78	11	16	10	6	12	5.8	3.3	G-M6
MSA 30 E MSA 30 LE	42	90	97 119.2	31	8	72	52	M10 x 10	71.4 93.6	11	18	10	7	12	6.5	3.3	G-M6
MSA 35 E MSA 35 LE	48	100	111.2 136.6	33	9.5	82	62	M10 x 13	81 106.4	13	21	13	8	11.5	8.6	3.3	G-M6
MSA 45 E MSA 45 LE	60	120	137.7 169.5	37.5	10	100	80	M12 x 15	102.5 134.3	13	25	15	10	13.5	10.6	3.3	G-PT1/8
MSA 55 E MSA 55 LE	70	140	161.5 199.5	43.5	13	116	95	M14 x 17	119.5 157.5	19	32	17	11	13.5	8.6	3.3	G-PT1/8
MSA 65 E MSA 65 LE	90	170	199 253	53.5	15	142	100	M16 x 23	149 203	21.5	37	23	19	13.5	8.6	3.3	G-PT1/8

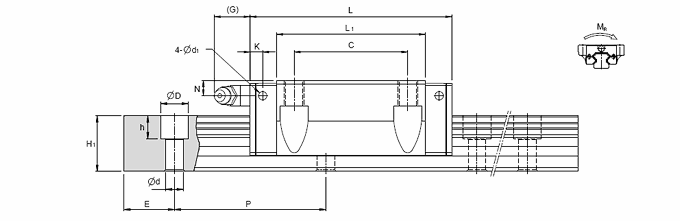

型號	滑軌尺寸					基本額定負荷		容許淨力矩			重量
型號	寬度Ｗ1	高度Ｈ1	節距 P	Ｅ std.	D x h x d	動負荷C kN	靜負荷C0 kN	MP kN-m	MY kN-m	MR kN-m	滑塊 kg	滑軌 kg/m
MSA 15 E	15	15	60	20	7.5 x 5.3 x 4.5	11.8	18.9	0.12	0.12	0.14	0.18	1.5
MSA 20 E MSA 20 LE	20	18	60	20	9.5 x 8.5 x 6	19.2 23.3	29.5 39.3	0.23 0.39	0.23 0.39	0.29 0.38	0.4 0.52	2.4
MSA 25 E MSA 25 LE	23	22	60	20	11 x 9 x 7	28.1 34.4	42.4 56.6	0.39 0.67	0.39 0.67	0.48 0.63	0.62 0.82	3.4
MSA 30 E MSA 30 LE	28	26	80	20	14 x 12 x 9	39.2 47.9	57.8 77.0	0.62 1.07	0.62 1.07	0.79 1.05	1.09 1.43	4.8
MSA 35 E MSA 35 LE	34	29	80	20	14 x 12 x 9	52.0 63.6	75.5 100.6	0.93 1.60	0.93 1.60	1.25 1.67	1.61 2.11	6.6
MSA 45 E MSA 45 LE	45	38	105	22.5	20 x 17 x 14	83.8 102.4	117.9 157.3	1.81 3.13	1.81 3.13	2.57 3.43	2.98 3.9	11.5
MSA 55 E MSA 55 LE	53	44	120	30	23 x 20 x 16	123.6 151.1	169.8 226.4	3.13 5.40	3.13 5.40	4.50 6.00	4.17 5.49	15.5
MSA 65 E MSA 65 LE	63	53	150	35	26 x 22 x 16	198.8 253.5	265.3 375.9	6.11 11.84	6.11 11.84	8.36 11.84	8.73 11.89	21.9
